Önceden Şekillendirilmiş Zırh Çubukları (PAR'lar), elektrik ve kablo endüstrilerindeki temel bileşenlerdir ve kabloların mekanik strese, aşınmaya ve titreşime karşı korunmasında önemli bir rol oynar. Önceden Şekillendirilmiş Zırh Çubuklarının lider tedarikçisi olarak, bu çubukların dayanabileceği maksimum gerilimle ilgili sorularla sık sık karşılaşıyorum. Bu blog yazısında, Önceden Şekillendirilmiş Zırh Çubuklarının maksimum gerilim kapasitesini belirleyen faktörleri, performanslarını değerlendirmek için kullanılan test yöntemlerini ve bu bilgilerin çeşitli uygulamalar için ne kadar hayati önem taşıdığını ele alacağım.
Önceden Şekillendirilmiş Zırh Çubuklarını Anlamak
Önceden Şekillendirilmiş Zırh Çubukları, önceden oluşturulmuş ve daha sonra kabloların etrafına sarılmış sarmal şekilli tel şeritlerdir. Uygulamanın özel gereksinimlerine bağlı olarak genellikle alüminyum, çelik veya her ikisinin birleşimi gibi malzemelerden yapılırlar. PAR'ların temel işlevleri arasında yükü kablo boyunca eşit olarak dağıtmak, kabloyu dış hasarlardan korumak ve kablo kırılmasını önlemek için ek destek sağlamak yer alır.
Önceden Şekillendirilmiş Zırh Çubuklarının Maksimum Gerilimini Etkileyen Faktörler
Malzeme Özellikleri
Önceden Şekillendirilmiş Zırh Çubuklarının imalatında kullanılan malzeme, bunların maksimum gerilim kapasitesinin önemli bir belirleyicisidir. Farklı malzemeler akma dayanımı, nihai çekme dayanımı ve elastiklik modülü gibi farklı mekanik özelliklere sahiptir.
Alüminyum PAR'lar hafiftir ve korozyona dayanıklıdır; bu da onları ağırlığın önemli olduğu uygulamalar için uygun kılar. Ancak çekme mukavemetleri genellikle çelik PAR'lara kıyasla daha düşüktür. Çelik PAR'lar ise daha yüksek çekme mukavemeti sunar ve genellikle havai enerji nakil hatları gibi yüksek gerilimli uygulamalarda kullanılır.
Çubuk Boyutları
Önceden Şekillendirilmiş Zırh Çubuklarının çapı ve uzunluğu da maksimum gerilim kapasitelerinin belirlenmesinde önemli bir rol oynar. Daha kalın çubuklar genellikle daha yüksek bir çekme mukavemetine sahiptir ve daha fazla gerilime dayanabilir. Ek olarak çubukların uzunluğu, gerilimin kablo boyunca nasıl dağıtıldığını etkiler. Daha uzun çubuklar yükü daha eşit şekilde dağıtabilir ve herhangi bir noktadaki gerilim konsantrasyonunu azaltabilir.
Kurulum Yöntemi
Maksimum gerilim kapasitesine ulaşmak için Önceden Şekillendirilmiş Zırh Çubuklarının doğru şekilde takılması şarttır. Etkin yük dağılımını sağlamak için çubukların kablo etrafına düzgün bir şekilde sıkıca sarılması gerekir. Çubuklar doğru şekilde takılmazsa, çubukların veya kablonun zamanından önce arızalanmasına yol açabilecek gerilim yoğunlaşma alanları oluşabilir.
Maksimum Gerilim Kapasitesinin Test Edilmesi
Önceden Şekillendirilmiş Zırh Çubuklarının dayanabileceği maksimum gerilimi belirlemek için çeşitli test yöntemleri kullanılır. En yaygın yöntemlerden biri çekme testidir. Çekme testinde, Önceden Şekillendirilmiş Zırh Çubuğunun bir numunesi bir test makinesine yerleştirilir ve çubuk kırılıncaya kadar giderek artan bir çekme kuvveti uygulanır. Başarısızlık noktasında uygulanan maksimum kuvvet, çubuğun nihai çekme dayanımı olarak kaydedilir.
Bir diğer önemli test ise kablo - çubuk kombinasyon testidir. Bu testte, Önceden Şekillendirilmiş Zırh Çubukları bir kablo üzerine monte edilir ve tüm düzenek bir çekme yüküne tabi tutulur. Bu test, gerçek dünya koşullarını simüle eder ve çubukların gerçek kullanımda ne kadar iyi performans gösterdiğinin değerlendirilmesine yardımcı olur.
Maksimum Gerilimi Bilmenin Uygulamaları ve Önemi
Havai Enerji Nakil Hatları
Havai enerji nakil hatlarında, iletkenleri rüzgarın neden olduğu titreşimden ve mekanik stresten korumak için Önceden Şekillendirilmiş Zırh Çubukları kullanılır. PAR'ların maksimum gerilim kapasitesinin bilinmesi, elektrik şebekesinin güvenilirliğinin ve güvenliğinin sağlanması açısından çok önemlidir. Çubukların iletkenlerin ağırlığından, rüzgar kuvvetlerinden ve buz yüklemesinden kaynaklanan gerilime dayanamaması iletkenin kırılmasına ve elektrik kesintilerine yol açabilir.
Telekomünikasyon Kabloları
Önceden oluşturulmuş Zırh Çubukları ayrıca telekomünikasyon kablolarını hasardan korumak için kullanılır. Yer altı ve havai kablo tesisatlarında çubuklar, kablonun kazma veya rüzgar gibi dış kuvvetlerden zarar görmesini önlemeye yardımcı olur. PAR'ların maksimum gerilim kapasitesinin anlaşılması, kabloların hizmet ömrü boyunca yeterince korunmasını sağlar.
İlgili Ürünler ve Rolleri

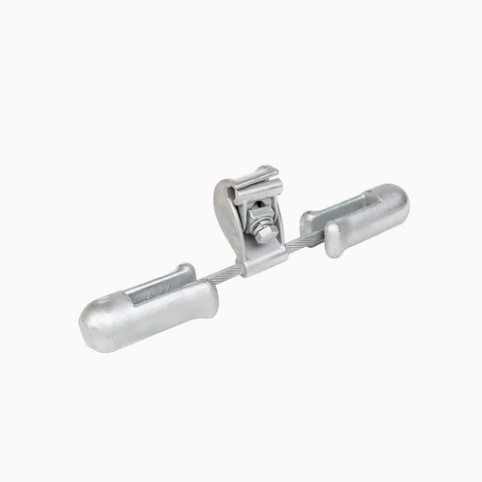

Şirketimiz, Önceden Şekillendirilmiş Zırh Çubuklarına ek olarak, kabloların güvenliğini ve güvenilirliğini sağlamak için birlikte çalışan başka koruyucu bağlantı parçaları da sunmaktadır. Örneğin,Titreşim SönümleyiciZamanla yorulmaya ve hasara neden olabilecek kabloların titreşimini azaltmak için tasarlanmıştır. Titreşim sönümleyici, kablo titreşimini en aza indirerek kabloların ve Önceden Şekillendirilmiş Zırh Çubuklarının servis ömrünün uzatılmasına yardımcı olur.
Kablo Adam SaplarıKabloları destekleyici yapılara sabitlemek için kullanılır. Ek destek sağlarlar ve kabloların hareket etmesini veya sallanmasını önlerler, bu da Önceden Şekillendirilmiş Zırh Çubuklarına ekstra baskı uygulayabilir.
Önceden Şekillendirilmiş Çıkmaz Adam SaplarıKabloların uçlarında güvenli bir şekilde sabitlemek için kullanılır. Yüksek gerilime dayanacak ve kabloların uygun şekilde sonlandırılmasını sağlayacak şekilde tasarlanmıştır.
Çözüm
Sonuç olarak, Önceden Şekillendirilmiş Zırh Çubuklarının dayanabileceği maksimum gerilim, malzeme özellikleri, çubuk boyutları ve kurulum yöntemi gibi faktörlerin bir kombinasyonu ile belirlenir. Bu faktörlerin uygun şekilde test edilmesi ve anlaşılması yoluyla PAR'ların çeşitli uygulamalarda etkili bir şekilde kullanılmasını sağlayabiliriz.
Önceden Şekillendirilmiş Zırh Çubukları tedarikçisi olarak, müşterilerimizin özel gereksinimlerini karşılayan yüksek kaliteli ürünler sağlamaya kararlıyız. Uzman ekibimiz, projeniz için doğru tipte PAR'ları ve diğer koruyucu parçaları seçmenize yardımcı olarak kablolarınızın emniyetini ve güvenilirliğini sağlayabilir.
Önceden Şekillendirilmiş Zırh Çubuklarını veya ilgili ürünlerimizden herhangi birini satın almakla ilgileniyorsanız, ayrıntılı bir tartışma için sizi bizimle iletişime geçmeye davet ediyoruz. Satış ekibimiz, tedarik ihtiyaçlarınızda size yardımcı olmaya ve uygulamalarınız için en iyi çözümleri sunmaya hazırdır.
Referanslar
- “Elektrik İletimi ve Dağıtımı Referans Kitabı.” Westinghouse Elektrik Şirketi.
- Önceden Şekillendirilmiş Zırh Çubukları ve kablo aksesuarlarıyla ilgili ASTM Uluslararası standartları.
